Kit solaire hors réseau autonome 1500W convertisseur 230v - 1200VA

Description

Le kit solaire 1500W est un système d'énergie solaire autonome qui peut être utilisé pour alimenter une maison ou un chalet hors réseau. Il est composé de :

• 3 panneau solaire Jolywood 500 Wc  : ces panneaux produisent de l'électricité à partir de la lumière du soleil. Ils ont une garantie de 25 ans.
• 2 batteries Gel 220Ah Victron Energy : ces batteries stockent l'énergie solaire produite par les panneaux. Elles permettent d'alimenter les appareils électriques même en l’absence de soleil.
• Un convertisseur Phoenix 230V de 1200VA pur sinus : cet appareil permet de convertir l'énergie solaire en courant alternatif (230V), qui est compatible avec la plupart des appareils électriques.

Comment fonctionne le kit solaire de 1500W ?

Lorsque le soleil brille, les panneaux solaires produisent de l'électricité. Cette électricité est stockée dans les batteries puis est convertie en courant alternatif par le convertisseur-chargeur. Ce dernier alimente ensuite les appareils électriques de votre maison.

Avantages du kit solaire de 1500W

Le kit solaire de 1500W offre de nombreux avantages, notamment :

• Il permet de produire de l'électricité à partir de l'énergie solaire, ce qui est une source d'énergie renouvelable et non polluante.
• Il permet d'être indépendant du réseau électrique.

Le kit solaire de 1500W est une solution idéale pour les personnes qui souhaitent produire leur propre électricité à partir de l'énergie solaire. Il est cependant important de bien évaluer ses besoins avant de choisir votre kit.

le meilleur du soleil avec jOLYWOOD

• Dimensions : 1950 mm x 1134 mm x 30 mm
• Poids : 27,6 kg
• Voc : 43,58 V
• Isc : 14,12 A
• Vmp : 37,47 V
• Imp : 13,34 A
• Garantie : 25 ans



Le panneau solaire 500W Jolywood  offre une efficacité accrue et une durabilité exceptionnelle, grâce à sa technologie avancée N-Type et sa conception en biverre.

• Technologie bifaciale N-Type : capture la lumière sur les deux faces, augmentant la production d'énergie de 10 à 30 % par rapport à un panneau classique.
• Performance en faible luminosité : idéal pour les régions sujettes à des conditions météorologiques variables.
• Rendement énergétique supérieur : un rendement élevé qui permet d'exploiter au mieux chaque rayon de soleil.

Ce panneau monofacial est équipé à son arrière de 2 câbles de 1m sertis d’une paires de connecteur MC4 pour un branchement facile.

Production électrique de vos panneaux solaires
1500W	Nord	Sud
HIVER	1967 Wh/j	4290 Wh/j
ETE	6741 Wh/j	8258 Wh/j

*35° Plein Sud

Régulateur de charge MPPT victron

Le contrôleur de charge SmartSolar MPPT 150/45 permet d'optimiser et charger votre parc batterie. Le SmartSolar est un régulateur solaire avec connexion Bluetooth intégrée afin de consulter et configurer toutes les données via votre smartphone. Aucune clé électronique n’est nécessaire. Grâce à l’application VictronConnect gratuite compatible sur les smartphones Android et Apple, paramétrez et visualisez vos appareils Victron Energy.

Il permet de consulter la production de votre panneau solaire ainsi que la tension du parc batterie.
Le régulateur MPPT est garanti 5 ans.

le parc batterie 24V/220Ah

Composé de 2 batteries plomb carbone 12V/ 220Ah, le parc batterie aura une capacité totale de stockage de 5280 Wh dont 1584Wh utilisable pour alimenter vos consommateurs. Garantie fabricant : 2 ans avec présence d'un moniteur de batterie

Batterie solaire 220Ah 12V - Victron Energy :

• Capacité du parc : 220 Ah
• Durée de vie moyenne : 4 - 5 ans
• Nombre de cycles* : 1800 cycles à 30% de profondeur de décharge
• Énergie disponible : 1584 Wh
• Dimensions d'une batterie : 522 x 240 x 238 mm
• Poids d'une batterie : 66 kg
• Courant de charge du parc : 44 A

le convertisseur phoenix 24V/1200VA

Le convertisseur Phoenix 24V/230V - 1200VA vous permettra d'alimenter l'ensemble de vos consommateurs dont la puissance simultanée ne dépasse les 960W ! Donc, avant de brancher tous vos appareils, vérifiez bien leur puissance et additionnez, elles ne doivent surtout pas dépasser 960W. Cet appareil se situe après votre parc batteries en 24V.

La puissance cumulée de vos appareils ne doit pas dépasser celle de votre convertisseur soit 960W !

Attention à la température, notamment pour l'Afrique ou les camping-cars et camions aménagés (ne pas mettre l'appareil sous un siège !)



Convertisseur phoenix 24V/1200VA 230V :

• Tension d'entrée : 24V
• Tension de sortie : 230V
• Puissance de sortie (volt-ampère) : 1200VA
• Puissance de sortie (watt) : 960W
• Poids : 7,4 kg
• Dimensions (H x L x P) : 117 x 232 x 327 mm

DU MATÉRIEL DE QUALITÉ POUR UNE DURÉE DE VIE ET SÛRETÉ MAXIMALE !

Ce kit solaire de forte puissance dispose également de tous les éléments qui vous permettront d'assurer une performance la plus longue, une durée de vie accrue et une sécurité totale !

Afin d'éviter les déséquilibres de charge et gonflements de batteries, il a été doté d'un Battery Balancer !

Son contrôleur de batterie BMV 712- Victron Energy permettra la surveillance de votre parc batterie grâce à l'application Victron connect sur votre smartphone





schéma complet

télécharger

guide de montage

télécharger



MATÉRIELS ADDITIONNELS A CE KIT SOLAIRE

Des fixations peuvent être ajoutés à ce kit ( non incluent) :

Les fixations en toiture ( tuile mécanique, canal, ardoise, Bac Acier, fribociment)

Les fixations au sol à lester ( Ultraground, Ground System)

Les fixations Modulables ( Unifix 800EGF )

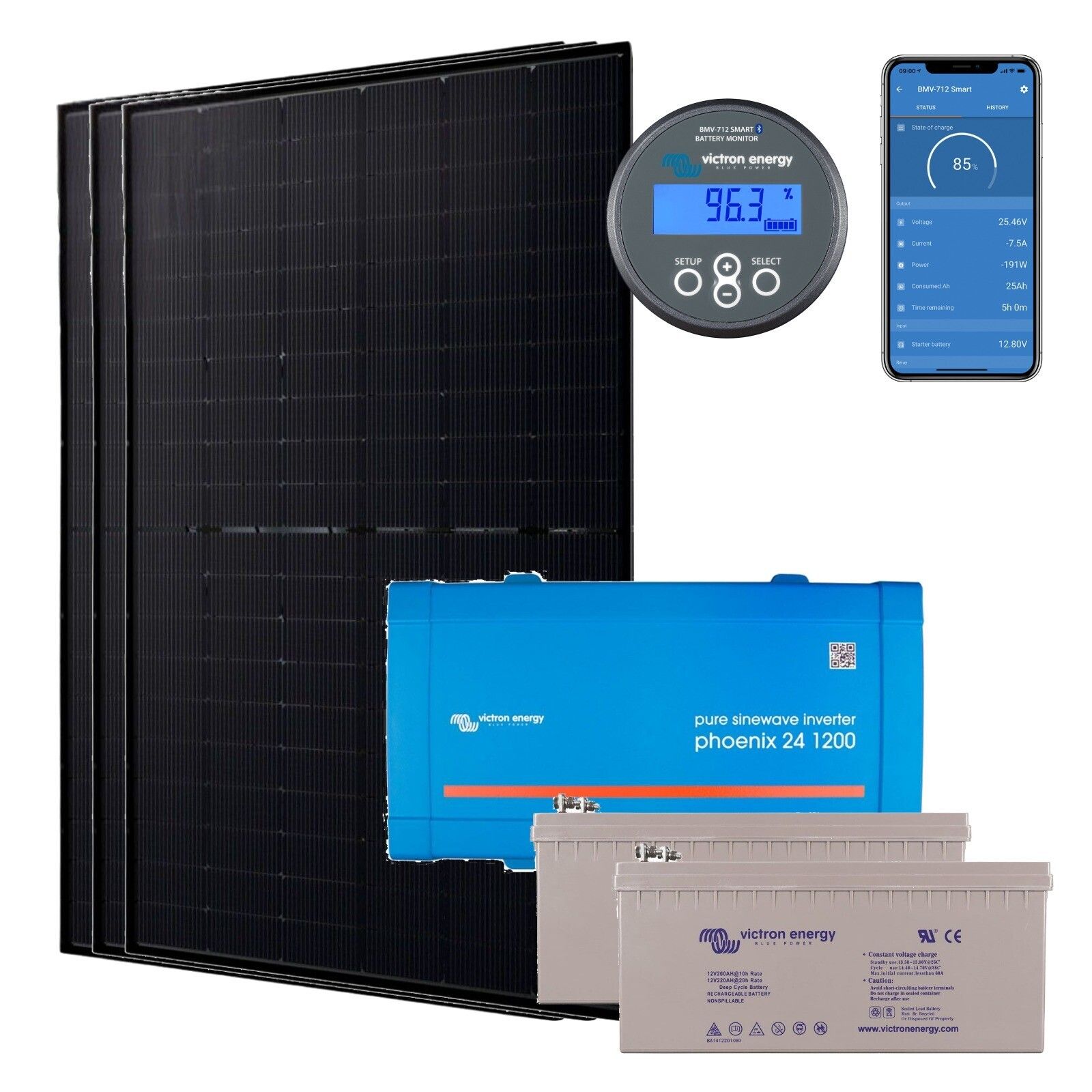

Composition du kit :

• 3 x Jolywood - Panneau bifacial 500W
• 1 x Victron Energy - Régulateur de charge solaire SmartSolar MPPT 150/45 (12/24/48V)
• 2 x Victron Energy - Batterie solaire 220Ah GEL 12V
• 1 x Convertisseur 24V/230V Victron Energy Phoenix 1200VA VE-Direct Pur Sinus
• 3 x Stäubli - Paire de connecteurs MC4 pour câble en 4mm² à 6mm²
• 3 x Bobine de 10m - Cable qualité solaire 6mm²
• 3 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-M8
• 2 x Câble batterie-régulateur/convertisseur de 1.5 m en 25 mm² - cosse M10 - NU
• 2 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-10
• 1 x Câble électrique souple de 1.5m en 16mm² - cosse M10-NU
• 1 x Câble électrique souple de 1.5m en 16mm² - cosse M8-NU
• 2 x Victron Energy - Porte fusible MEGA-fuse
• 3 x Victron Energy -Fusible MEGA-fuse 32V - 60A
• 1 x BEP - Coupe batterie - 275A 12V/24V/48V
• 1 x Victron Energy - Controleur de batterie BMV 712 Smart
• 1 x Victron Energy - Battery Balancer
• 8 x Cosse plate M8

Caractéristiques techniques

Chaque projet d'installation solaire est unique. Nos experts réalisent des dimensionnements solaire sur-mesure pour chacun. Demandez un devis gratuit et sans engagement d'achat.
