UNIFIX 500

Description

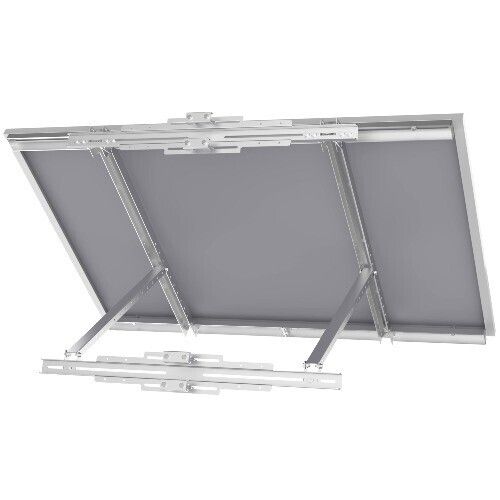

Support inclinable UNIFIX 500 Uniteck pour surface plane ou mât

Hors toiture, un panneau solaire a besoin d'une structure qui lui donne à la fois son inclinaison et sa tenue au vent. C'est le rôle d'un support de ce type : il se fixe sur une surface plane ou sur un mât, reçoit le module par son cadre et permet d'orienter la face active vers le soleil plutôt que de la laisser à plat.

L'UNIFIX 500 d'Uniteck est un support robuste et simple à mettre en œuvre, prévu pour toutes les surfaces planes, sol, dalle béton, ossature bois ou mur, ainsi que pour les mâts ronds de 40 à 60 mm de diamètre. Son système d'inclinaison multi-position permet d'ajuster l'angle au fil des saisons et d'optimiser la production, ce qu'une pose à plat ne permet jamais.

À quoi ça sert

Un panneau posé à plat perd une part importante de sa production hors période estivale et se salit beaucoup plus vite, l'eau de pluie ne lessivant pas la surface. Incliner le module corrige les deux problèmes d'un coup. Sur un abri de jardin, un cabanon, une terrasse, un mur pignon ou un mât de signalisation, ce support apporte cette inclinaison sans travaux de maçonnerie.

• Fixer un module sur une surface plane : sol, dalle béton, ossature bois ou mur.
• Se monter sur un mât rond de 40 à 60 mm de diamètre.
• Régler l'inclinaison sur plusieurs positions, été comme hiver.
• Améliorer l'autonettoyage du panneau par la pluie.

Compatibilité et dimensionnement

Un support se choisit sur les dimensions du module, pas sur sa puissance seule : relevez la longueur, la largeur et l'épaisseur de cadre du panneau sur sa fiche technique et comparez-les à l'entraxe de fixation du support. En cas de doute, faites valider l'association panneau et support par notre bureau d'études avant de commander.

La gamme UNIFIX d'Uniteck se décline par format de panneau et par type d'application : supports à visser au sol, supports lestés, supports pour mât, supports de portique pour le nautisme, supports pour barre de toit et galerie. L'UNIFIX 500 appartient à la famille des supports universels inclinables pour surface plane ou mât.

Pour un montage sur mât, vérifiez le diamètre réel du tube : la plage utile est de 40 à 60 mm. Au-delà, le collier ne se referme pas ; en deçà, le serrage reste incomplet et le support vrille sous la poussée du vent.

Sur une pose au sol non percée, la stabilité est assurée par un lestage. La masse nécessaire dépend de la région de vent, de l'altitude, de la hauteur du point de pose et de l'inclinaison retenue : elle se calcule, elle ne s'estime pas. Notre bureau d'études vous accompagne sur ce point.

Pose et étanchéité

Sur une dalle béton ou un mur, la fixation se fait par chevilles adaptées au support : chevilles à expansion ou scellement chimique selon la nature du matériau. Une cheville plastique de quincaillerie n'a pas sa place sur une structure soumise au vent. Sur ossature bois, les vis doivent être engagées dans un élément porteur, pas dans un simple bardage.

Dès que la fixation traverse une toiture ou une paroi étanche, le percement doit être repris : rondelle d'étanchéité sous la tête de vis, mastic compatible avec le support et, pour les câbles, un passe-câble étanche dédié. Un percement rebouché au silicone ordinaire ne tient pas dans la durée.

Côté corrosion, évitez tout contact direct entre acier galvanisé et aluminium et conservez la visserie fournie ou préconisée par le fabricant. En bord de mer, l'exposition saline impose un rinçage régulier de la visserie et un contrôle annuel du serrage.

La structure métallique doit être mise à la terre selon les règles de l'art dès lors qu'elle fait partie d'une installation raccordée. Enfin, une installation visible depuis la voie publique peut relever d'une déclaration préalable de travaux : renseignez-vous auprès de votre mairie avant de poser.

Uniteck

Uniteck est un fabricant français spécialisé dans l'énergie solaire mobile et autonome. La gamme UNIFIX couvre les supports de panneaux pour le véhicule aménagé, le bateau, le site isolé et la pose au sol : supports à visser, supports lestés, supports de portique, supports pour mât et pour barre de toit. Les pièces sont pensées pour un montage sans outillage spécifique.

Retrouvez l'ensemble des supports et pièces de structure dans la rubrique Fixations, les modules compatibles dans la rubrique panneaux solaires et les ensembles prêts à poser dans les kits à monter soi-même. Si votre pose se fait au sol sans percement, regardez plutôt les supports UNIFIX à lester et leur caisse de lestage dédiée ; pour un portique de bateau, le support UNIFIX WP est le modèle adapté. Notre bureau d'études valide gratuitement l'association entre votre panneau et votre support.

Questions fréquentes

Sur quelles surfaces peut-on fixer l'UNIFIX 500 ?

Sur toute surface plane : sol, dalle béton, ossature bois ou mur. Il se monte également sur un mât rond de 40 à 60 mm de diamètre. Pour une pose en toiture inclinée en tuile ou en ardoise, utilisez plutôt un crochet de toiture et un rail.

Quel diamètre de mât ce support accepte-t-il ?

De 40 à 60 mm. En dehors de cette plage, le collier ne se referme pas correctement et le support finit par vriller sous la poussée du vent : mesurez le tube avant de commander.

Quelle inclinaison faut-il choisir ?

Le support offre plusieurs positions. Une inclinaison proche de la latitude du site donne le meilleur compromis annuel ; une inclinaison plus forte favorise l'hiver, une inclinaison plus faible l'été. Sur un site isolé utilisé toute l'année, on privilégie généralement l'hiver, période la plus critique.

Le support convient-il à n'importe quel panneau ?

Non. Un support se choisit sur les dimensions du module et l'épaisseur de son cadre, pas sur sa seule puissance. Relevez ces cotes sur la fiche technique du panneau et faites valider l'association par notre bureau d'études.

Faut-il lester le support pour une pose au sol ?

Oui, dès lors que la structure n'est pas ancrée. La masse de lest dépend de la région de vent, de l'altitude, de la hauteur du point de pose et de l'inclinaison : elle se calcule au cas par cas et ne doit jamais être estimée au jugé.

Faut-il relier le support à la terre ?

Dès lors que la structure fait partie d'une installation raccordée, oui : la mise à la terre se fait selon les règles de l'art. Notre bureau d'études vous précise le schéma adapté à votre configuration.
