Lorentz - Pompe de surface - PS2-600 CS
Jusqu'à 18 m³/h · jusqu'à 40 m de refoulement · contrôleur MPPT 700 W inclus
La Lorentz PS2-600 CS est une pompe de surface centrifuge à entraînement solaire direct. Elle couvre les gros volumes d'eau : filtration de piscine, irrigation, transfert de citerne, arrosage de parcelle. Le moteur ECDRIVE 600 sans balais et le contrôleur PS2-600 à MPPT intégré font tourner la pompe au fil du soleil, sans batterie ni raccordement au réseau.
Trois déclinaisons sont disponibles : la CS17-1 conçue pour la filtration de piscine (18 m³/h sous 12 m, corps en polypropylène, clapet anti-retour intégré), la CS-F3-7 pour pousser l'eau loin et haut (5,2 m³/h jusqu'à 40 m) et la CS-F4-3 qui privilégie le débit (8,9 m³/h jusqu'à 25 m).
Fabrication allemande, garantie 2 ans, protection contre la marche à sec. Nos techniciens dimensionnent gratuitement votre champ photovoltaïque : contactez-nous.
En savoir plus
Documentations
Description
Lorentz PS2-600 : la pompe de surface solaire pour les gros débits
La PS2-600 est une pompe de surface centrifuge entraînée par un moteur à courant continu sans balais ECDRIVE 600 de 0,70 kW. Elle est pilotée par le contrôleur PS2-600, qui intègre un suiveur de point de puissance maximale (MPPT) et un capteur d'ensoleillement : la pompe démarre dès que l'énergie disponible est suffisante et adapte sa vitesse à l'ensoleillement, sans batterie ni onduleur. C'est la solution de référence pour faire circuler de grands volumes d'eau avec de l'énergie solaire : filtration de piscine, irrigation, abreuvement, transfert entre citernes.
Les points forts de la PS2-600
- Jusqu'à 18 m³/h en version piscine, jusqu'à 8,9 m³/h en version irrigation
- Jusqu'à 40 m de hauteur manométrique totale avec la CS-F3-7
- Contrôleur MPPT inclus : 700 W, entrée photovoltaïque jusqu'à 150 V, rendement jusqu'à 98 %
- Moteur ECDRIVE 600 sans balais, sans électronique interne, rendement jusqu'à 92 %, inox AISI 304
- Capteur d'ensoleillement intégré au contrôleur pour un pilotage fin de la production
- Protection contre la marche à sec, l'inversion de polarité, la surcharge et la surchauffe
- Configuration et diagnostic avec l'application gratuite PumpScanner (Bluetooth, Android)
- Fonctionnement de -40 °C à +50 °C · alimentation de secours sur batterie 48 V possible
Quelle déclinaison PS2-600 choisir ?
Les trois versions partagent le même moteur et le même contrôleur. Le choix se fait sur l'usage : filtrer beaucoup d'eau à faible pression, ou pousser l'eau loin et haut.

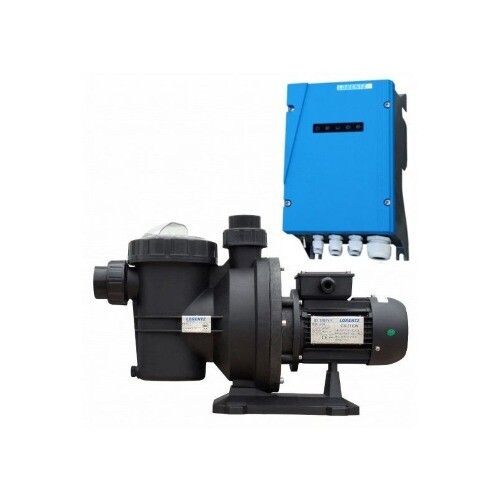

PS2-600 CS17-1 — version piscine, 18 m³/h, jusqu'à 12 m
- Conçue pour la filtration de piscine : gros débit, faible pression
- Corps de pompe en polypropylène, insensible au chlore et au sel, avec clapet anti-retour intégré
- Raccords métriques 50 mm avec adaptateur 63 mm
- Température d'eau maximum : 60 °C · rendement du bout de pompe 51 %
- Usage type : faire tourner le filtre d'une piscine familiale en plein soleil, sans toucher à la facture d'électricité

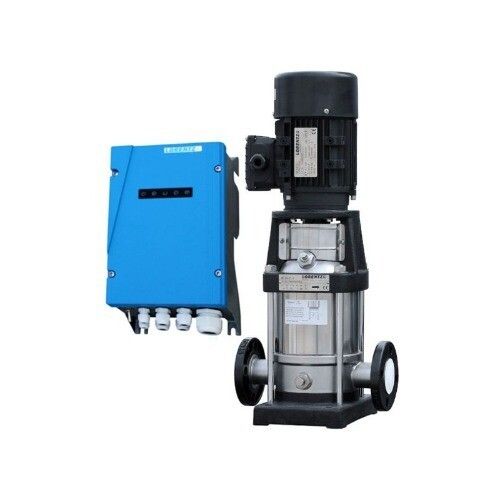

PS2-600 CS-F3-7 — 5,2 m³/h, jusqu'à 40 m
- La version haute pression de la gamme : pour monter l'eau vers un réservoir en hauteur ou alimenter un réseau d'irrigation étendu
- Raccords DN 32, soit 1" 1/4
- Hauteur d'aspiration maximum 3 m · température d'eau maximum 70 °C · rendement du bout de pompe 50 %
- Usage type : irrigation sous pression, remplissage d'un réservoir perché, alimentation d'un réseau agricole

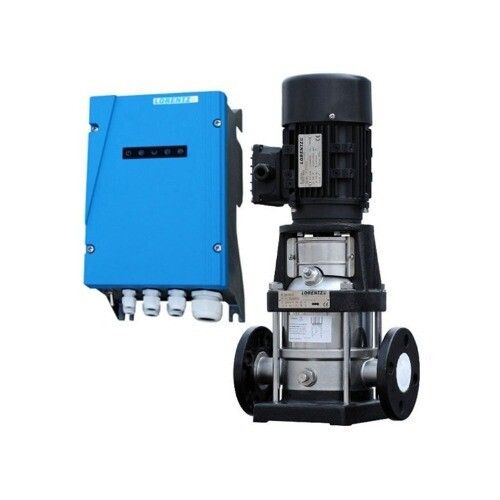

PS2-600 CS-F4-3 — 8,9 m³/h, jusqu'à 25 m
- La version gros débit sur des hauteurs modérées, avec clapet anti-retour
- Raccords DN 32, soit 1" 1/4
- Hauteur d'aspiration maximum 3 m · température d'eau maximum 70 °C · rendement du bout de pompe 48 %
- Usage type : transfert de citerne à citerne, inondation de parcelles, remplissage rapide d'un bassin
Pompe de surface ou pompe immergée ?
Une pompe de surface s'installe hors de l'eau et aspire le liquide : c'est le bon choix quand la ressource est accessible (piscine, bassin, citerne, rivière, puits de moins de 3 m) et que le besoin porte sur le débit. Si votre eau se trouve à plus de 3 mètres sous le niveau de la pompe, comme dans un forage, orientez-vous vers une pompe immergée Lorentz.
Le service MyShop Solaire
Au-delà du produit, nous apportons un bureau d'étude gratuit : calcul de la hauteur manométrique totale, dimensionnement du champ photovoltaïque, choix des sections de câble et des protections, conseils de mise en service à distance et accompagnement après l'achat. Nous distribuons le pompage solaire depuis 2014.
LORENTZ, le spécialiste du pompage solaire
BERNT LORENTZ GmbH conçoit et fabrique en Allemagne des systèmes de pompage alimentés exclusivement par l'énergie solaire depuis 1993. La marque a bâti sa réputation sur trois choix techniques : des moteurs à courant continu sans balais ECDRIVE au rendement très élevé, une électronique de commande déportée dans un contrôleur étanche facilement remplaçable, et des matériaux non corrodables comme l'inox moulé et le polypropylène. Les systèmes LORENTZ équipent aussi bien l'eau potable de villages isolés que l'irrigation agricole, l'abreuvement du bétail et les piscines, sur tous les continents.
Questions fréquentes
Quelle puissance de panneaux solaires faut-il prévoir ?
Le contrôleur PS2-600 accepte jusqu'à 700 W, une tension à vide de 150 V maximum et travaille au mieux au-dessus de 68 V au point de puissance maximale. Un champ d'environ 700 Wc permet d'exploiter toute la capacité de la pompe. Un champ plus petit la fera fonctionner plus lentement et moins longtemps dans la journée, sans l'endommager. Nous dimensionnons gratuitement le champ selon le volume d'eau visé.
La version piscine remplace-t-elle ma pompe de filtration classique ?
Oui, dans la plupart des installations familiales : la CS17-1 se raccorde sur le circuit de filtration en 50 mm et pousse jusqu'à 18 m³/h. Comme elle fonctionne au fil du soleil, la filtration tourne pendant les heures chaudes, c'est-à-dire exactement quand la piscine en a besoin. Un kit complet avec panneaux est également disponible dans notre rayon pompage.
Faut-il une batterie ?
Non. La PS2-600 est prévue pour fonctionner au fil du soleil. Le contrôleur accepte néanmoins une alimentation par batterie 48 V si vous devez pomper en dehors des heures d'ensoleillement.
À quelle profondeur la pompe peut-elle aspirer ?
3 mètres au maximum entre le niveau de l'eau et la pompe. Au-delà, il faut une pompe immergée. Posez la pompe au plus près de la ressource et utilisez une crépine avec clapet de pied.
Quel est le délai de livraison ?
Comptez environ deux semaines d'approvisionnement selon la déclinaison. Pour le suivi de votre commande et sa réception, écrivez à logistique@myshop-solaire.com, nous répondons très rapidement par e-mail.
Caractéristiques techniques
Performances par déclinaison
PS2-600 CS17-1, version piscine (référence fournisseur M320083)
- Type : pompe centrifuge avec clapet anti-retour intégré
- Débit maximum : 18 m³/h, soit 18 000 l/h
- Hauteur manométrique totale maximum : 12 m
- Hauteur d'aspiration maximum : 3 m
- Rendement du bout de pompe : 51 %
- Matériau du bout de pompe : polypropylène
- Raccords : métrique 50 mm avec adaptateur 63 mm
- Température d'eau maximum : 60 °C
- Poids de l'ensemble pompe et contrôleur : environ 14,3 kg
PS2-600 CS-F3-7 (référence fournisseur M327102)
- Type : pompe centrifuge
- Débit maximum : 5,20 m³/h, soit 5 200 l/h
- Hauteur manométrique totale maximum : 40 m
- Hauteur d'aspiration maximum : 3 m
- Rendement du bout de pompe : 50 %
- Raccords : DN 32, soit 1" 1/4
- Température d'eau maximum : 70 °C
- Poids de l'ensemble pompe et contrôleur : environ 20,6 kg
PS2-600 CS-F4-3 (référence fournisseur M327103)
- Type : pompe centrifuge avec clapet anti-retour
- Débit maximum : 8,90 m³/h, soit 8 900 l/h
- Hauteur manométrique totale maximum : 25 m
- Hauteur d'aspiration maximum : 3 m
- Rendement du bout de pompe : 48 %
- Raccords : DN 32, soit 1" 1/4
- Température d'eau maximum : 70 °C
- Poids de l'ensemble pompe et contrôleur : environ 22,6 kg
Moteur ECDRIVE 600
- Moteur à courant continu sans balais, sans électronique interne
- Puissance nominale : 0,70 kW · rendement maximum : 92 %
- Vitesse de rotation : 900 à 3 300 tr/min
- Classe d'isolation F · indice de protection IPX4
- Matériau : acier inoxydable AISI 304
Contrôleur PS2-600, livré avec la pompe
- Puissance maximum : 0,70 kW
- Tension d'entrée photovoltaïque maximum en circuit ouvert : 150 V
- Tension optimale au point de puissance maximale : supérieure à 68 V
- Tension nominale du système : 24 à 48 V · fonctionnement sur batterie 48 V possible
- Courant moteur maximum : 13 A · rendement maximum : 98 %
- Suiveur de point de puissance maximale (MPPT) et capteur d'ensoleillement intégrés
- Température ambiante : -40 °C à +50 °C · indice de protection IP68
- Entrées de commande et de surveillance : protection marche à sec, commande à distance, capteurs 4-20 mA, débitmètre à impulsions, sortie relais
- Protections : inversion de polarité, surcharge, surchauffe, décharge profonde en mode batterie
- Communication : application PumpScanner, Bluetooth, Android
Composition de la livraison
- 1 pompe de surface LORENTZ PS2-600 dans la déclinaison choisie
- 1 contrôleur LORENTZ PS2-600
- La documentation technique et la notice d'installation
Les panneaux solaires, leur support, les câbles, l'interrupteur de champ et les accessoires de protection (sonde de niveau, flotteur, parafoudre) ne sont pas fournis et se commandent séparément.
Les avantages de la marque LORENTZ
- Fabrication allemande
- Matériaux haute qualité non corrodables, composants en acier inoxydable moulé
- Fonctionnement photovoltaïque direct, au fil du soleil, sans batterie
- Technologie MPPT pour tirer le maximum des panneaux solaires
- Moteurs à courant continu sans balais ECDRIVE conçus pour l'usage solaire
- Garantie 2 ans
