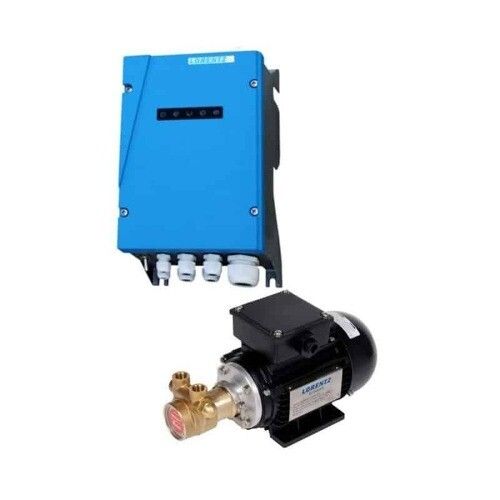

Lorentz - Pompe de surface - PS2-150 BOOST
Jusqu'à 150 m de refoulement · 1 300 l/h maxi · contrôleur MPPT inclus
La Lorentz PS2-150 BOOST est une pompe de surface volumétrique à palettes conçue pour le pompage solaire au fil du soleil. Elle aspire l'eau d'une citerne, d'une source, d'un cours d'eau ou d'un puits peu profond (3 m d'aspiration maximum) et la refoule très haut : jusqu'à 150 m de colonne d'eau, soit 15 bar.
Quatre déclinaisons couvrent toute la plage d'usage : BOOST-60 (260 l/h, 150 m), BOOST-125 (500 l/h, 110 m), BOOST-240 (980 l/h, 50 m) et BOOST-330 (1 300 l/h, 50 m). Chaque version est livrée complète avec son contrôleur PS2-150 à MPPT intégré, qui pilote la pompe directement sur les panneaux solaires, sans batterie ni onduleur.
Fabrication allemande, moteur ECDRIVE sans balais, protection contre la marche à sec. Nos techniciens dimensionnent gratuitement votre champ photovoltaïque : contactez-nous.
En savoir plus
Documentations
Description
Lorentz PS2-150 BOOST : la pompe de surface solaire haute pression
La PS2-150 BOOST est une pompe de surface volumétrique à palettes, entraînée par un moteur à courant continu sans balais ECDRIVE. Contrairement à une pompe centrifuge, elle conserve un débit régulier même lorsque la pression monte : c'est la solution de référence pour remonter peu d'eau très haut, alimenter un réservoir situé à flanc de colline, mettre en pression un réseau domestique ou faire tourner un goutte-à-goutte. L'ensemble est livré avec son contrôleur PS2-150, qui intègre un suiveur de point de puissance maximale (MPPT) et fait fonctionner la pompe directement sur le champ photovoltaïque, au fil du soleil. Aucune batterie n'est nécessaire : plus le soleil est fort, plus la pompe débite.
Les points forts de la PS2-150 BOOST
- Jusqu'à 150 m de hauteur manométrique totale (environ 15 bar) selon la déclinaison choisie
- Jusqu'à 1 300 l/h de débit, soit de l'ordre de 10 000 litres sur une belle journée d'été
- Contrôleur MPPT inclus : 300 W, entrée photovoltaïque de 17 à 50 V, rendement jusqu'à 98 %
- Moteur ECDRIVE sans balais et sans électronique interne, rendement jusqu'à 92 %, donc pas d'entretien
- Corps de pompe en laiton, carter moteur en acier inoxydable AISI 304
- Protection contre la marche à sec par sonde ou flotteur, contre l'inversion de polarité, la surcharge et la surchauffe
- Configuration et diagnostic avec l'application gratuite PumpScanner (Bluetooth, Android)
- Fonctionnement de -40 °C à +50 °C, eau jusqu'à 80 °C
- Alimentation de secours sur batterie 12 ou 24 V possible
Quelle déclinaison PS2-150 BOOST choisir ?
Les quatre versions partagent le même moteur et le même contrôleur : seul le bout de pompe change. Plus le débit augmente, plus la hauteur de refoulement diminue. Déterminez d'abord la hauteur à vaincre entre le point de prise d'eau et le point de livraison, puis le débit souhaité.
PS2-150 BOOST-60 — 260 l/h, jusqu'à 150 m
- La plus haute pression de la gamme (environ 15 bar), pour les très grands dénivelés
- Raccords 3/8" · rendement du bout de pompe 57 %
- Usage type : remonter l'eau d'une source vers un réservoir perché, alimenter une habitation en altitude
PS2-150 BOOST-125 — 500 l/h, jusqu'à 110 m
- Le meilleur rendement de la gamme (70 %), donc le meilleur rapport eau pompée sur watt installé
- Raccords 3/8"
- Usage type : alimentation d'une maison isolée, remplissage d'un réservoir tampon en hauteur
PS2-150 BOOST-240 — 980 l/h, jusqu'à 50 m
- Débit intermédiaire pour des hauteurs plus modestes
- Raccords 1/2" · rendement du bout de pompe 59 %
- Usage type : irrigation au goutte-à-goutte, abreuvement du bétail, maraîchage
PS2-150 BOOST-330 — 1 300 l/h, jusqu'à 50 m
- Le plus gros débit de la famille BOOST
- Raccords 1/2" · rendement du bout de pompe 62 %
- Usage type : transfert de citerne à citerne, irrigation d'une parcelle, remplissage rapide
Pompe de surface ou pompe immergée ?
Une pompe de surface s'installe hors de l'eau et aspire le liquide : c'est le bon choix quand la ressource est accessible (citerne, bassin, rivière, source, puits de moins de 3 m) et qu'il faut surtout pousser l'eau loin ou haut. Si votre eau se trouve à plus de 3 mètres sous le niveau de la pompe, comme dans un forage, orientez-vous vers une pompe immergée Lorentz.
Le service MyShop Solaire
Au-delà du produit, nous apportons un bureau d'étude gratuit : calcul de la hauteur manométrique totale, dimensionnement du champ photovoltaïque, choix des sections de câble et des protections, conseils de mise en service à distance et accompagnement après l'achat. Nous distribuons le pompage solaire depuis 2014.
LORENTZ, le spécialiste du pompage solaire
BERNT LORENTZ GmbH conçoit et fabrique en Allemagne des systèmes de pompage alimentés exclusivement par l'énergie solaire depuis 1993. La marque a bâti sa réputation sur trois choix techniques : des moteurs à courant continu sans balais ECDRIVE au rendement très élevé, une électronique de commande déportée dans un contrôleur étanche facilement remplaçable, et des matériaux non corrodables comme l'inox moulé et le laiton. Les systèmes LORENTZ équipent aussi bien l'eau potable de villages isolés que l'irrigation agricole, l'abreuvement du bétail et les piscines, sur tous les continents.
Questions fréquentes
Quelle puissance de panneaux solaires faut-il prévoir ?
Le contrôleur PS2-150 accepte jusqu'à 300 W et une tension à vide de 50 V maximum, avec un point de puissance maximale supérieur à 17 V. Un champ de 300 Wc permet d'exploiter toute la capacité de la pompe ; un champ plus petit la fera fonctionner plus lentement et moins longtemps dans la journée, sans l'endommager. Nous dimensionnons gratuitement le champ en fonction du volume d'eau visé par jour.
Faut-il une batterie ?
Non. La PS2-150 BOOST est prévue pour fonctionner au fil du soleil : elle pompe quand il y a du soleil et l'eau est stockée dans un réservoir, ce qui revient bien moins cher qu'un parc de batteries. Le contrôleur accepte néanmoins une alimentation par batterie 12 ou 24 V si vous devez pomper la nuit.
À quelle profondeur la pompe peut-elle aspirer ?
3 mètres au maximum entre le niveau de l'eau et la pompe. Au-delà, il faut une pompe immergée. Posez la pompe au plus près de la ressource et utilisez une crépine avec clapet de pied.
La pompe risque-t-elle de tourner à sec ?
Le contrôleur dispose d'une entrée prévue pour un flotteur de niveau ou une sonde : dès que la ressource descend sous le seuil, la pompe s'arrête, puis redémarre automatiquement une fois le niveau rétabli.
Quel est le délai de livraison ?
Ces pompes sont fabriquées à la commande : comptez environ deux semaines d'approvisionnement. Pour le suivi de votre commande et sa réception, écrivez à logistique@myshop-solaire.com, nous répondons très rapidement par e-mail.
La pompe peut-elle refouler de l'eau chaude ?
Oui, jusqu'à 80 °C, ce qui autorise le transfert sur circuit solaire thermique ou d'eau de process tiède.
Caractéristiques techniques
Performances par déclinaison
PS2-150 BOOST-60 (référence fournisseur M320012)
- Débit maximum : 0,26 m³/h, soit 260 l/h
- Hauteur manométrique totale maximum : 150 m, soit environ 15 bar
- Rendement du bout de pompe : 57 %
- Raccords : 3/8"
- Poids de l'ensemble pompe et contrôleur : environ 13,1 kg
PS2-150 BOOST-125 (référence fournisseur M320022)
- Débit maximum : 0,50 m³/h, soit 500 l/h
- Hauteur manométrique totale maximum : 110 m, soit environ 11 bar
- Rendement du bout de pompe : 70 %
- Raccords : 3/8"
- Poids de l'ensemble pompe et contrôleur : environ 16 kg
PS2-150 BOOST-240 (référence fournisseur M320032)
- Débit maximum : 0,98 m³/h, soit 980 l/h
- Hauteur manométrique totale maximum : 50 m, soit environ 5 bar
- Rendement du bout de pompe : 59 %
- Raccords : 1/2"
- Poids de l'ensemble pompe et contrôleur : environ 16 kg
PS2-150 BOOST-330 (référence fournisseur M320052)
- Débit maximum : 1,30 m³/h, soit 1 300 l/h
- Hauteur manométrique totale maximum : 50 m, soit environ 5 bar
- Rendement du bout de pompe : 62 %
- Raccords : 1/2"
- Poids de l'ensemble pompe et contrôleur : environ 15 kg
Caractéristiques communes de la pompe
- Type : pompe de surface volumétrique à palettes
- Hauteur d'aspiration maximum : 3 m
- Matériau du bout de pompe : laiton
- Température d'eau maximum : 80 °C
Moteur ECDRIVE 150-BOOST
- Moteur à courant continu sans balais, sans électronique interne
- Puissance nominale : 0,30 kW · rendement maximum : 92 %
- Vitesse de rotation : 280 à 1 750 tr/min
- Classe d'isolation F · indice de protection IPX4
- Matériau : acier inoxydable AISI 304 · poids : 5,5 kg
Contrôleur PS2-150, livré avec la pompe
- Puissance maximum : 0,30 kW
- Tension d'entrée photovoltaïque maximum en circuit ouvert : 50 V
- Tension optimale au point de puissance maximale : supérieure à 17 V
- Tension nominale du système : 12 à 24 V · fonctionnement sur batterie 12 ou 24 V possible
- Courant moteur maximum : 22 A · rendement maximum : 98 %
- Suiveur de point de puissance maximale (MPPT) intégré
- Température ambiante : -40 °C à +50 °C · indice de protection IP68
- Dimensions : 352 x 207 x 124 mm · poids : 5,6 kg
- Entrées de commande et de surveillance : protection marche à sec, commande à distance, capteurs 4-20 mA, débitmètre à impulsions, sortie relais
- Protections : inversion de polarité, surcharge, surchauffe, décharge profonde en mode batterie
- Communication : application PumpScanner, Bluetooth, Android
Composition de la livraison
- 1 pompe de surface LORENTZ PS2-150 BOOST dans la déclinaison choisie
- 1 contrôleur LORENTZ PS2-150
- La documentation technique et la notice d'installation
Les panneaux solaires, leur support, les câbles, l'interrupteur de champ et les accessoires de protection (sonde de niveau, flotteur, parafoudre) ne sont pas fournis et se commandent séparément.
Les avantages de la marque LORENTZ
- Fabrication allemande
- Matériaux haute qualité non corrodables, composants en acier inoxydable moulé
- Fonctionnement photovoltaïque direct, au fil du soleil, sans batterie
- Technologie MPPT pour tirer le maximum des panneaux solaires
- Moteurs à courant continu sans balais ECDRIVE conçus pour l'usage solaire
- Garantie 2 ans
