Panneau solaire Unisun 20W - 12V Monocristallin

Description

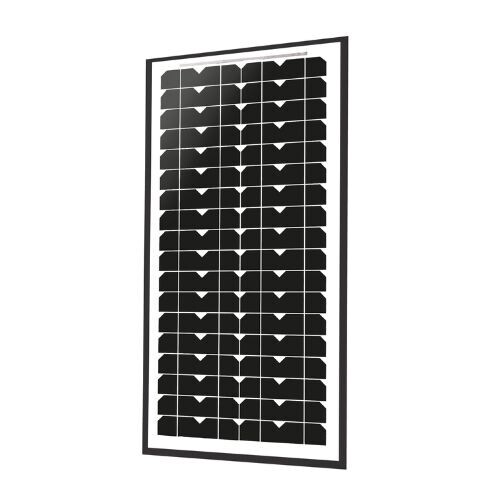

Panneau solaire Uniteck Unisun 20.12 M - 20 W 12 V monocristallin

L'Unisun 20.12 M est un module photovoltaïque rigide de 20 W conçu par Uniteck pour les installations en 12 V. Ses cellules monocristallines sont encapsulées dans une structure multicouche protégée par un verre trempé et un cadre aluminium anodisé, ce qui lui permet de rester en place toute l'année sur un véhicule, un bateau ou un support fixe. Avec 510 x 310 mm pour 2 kg, il s'intègre là où l'espace est compté. Ses 16 W de production attendue en conditions réelles en font une source d'appoint fiable pour le maintien de charge et les petites consommations.

Avantages

• Puissance de 20 W sous 12 V nominal, soit environ 16 W en conditions réelles.
• Cellules monocristallines : production maintenue par ciel voilé et en début comme en fin de journée.
• Format compact de 510 x 310 x 35 mm pour 2 kg, soit environ 0,16 m².
• Valeurs électriques : 17,8 V et 1,12 A au point de puissance maximale, 22,3 V à vide, 1,21 A en court-circuit.
• Cadre aluminium, verre trempé et boîte de jonction étanche : conçu pour rester dehors en permanence.
• Diodes by-pass intégrées limitant l'effet de point chaud lorsqu'une cellule est occultée.

Véhicule aménagé, bateau et équipement isolé

Avec 510 x 310 mm pour 2 kg, ce module reste discret sur un pavillon de fourgon, un rouf de bateau ou un abri de jardin, tout en produisant assez pour couvrir une consommation modeste mais quotidienne : un éclairage LED, un ventilateur, une recharge de téléphone ou un petit réfrigérateur à glacière utilisé par intermittence. C'est aussi une puissance adaptée aux caméras autonomes, aux stations météo et aux balises. Sur un véhicule, les pattes d'angle collées évitent de percer le toit ; sur un support fixe, un cadre incliné orienté au sud maximise la production.

Bien dimensionner et raccorder

Pour choisir le régulateur, nous retenons qu'un panneau produit environ 80 % de sa puissance nominale en conditions réelles, soit 16 W ici, et nous divisons par la tension nominale du parc de batteries, 12,8 V pour un parc 12 V lithium. Le calcul donne environ 1,3 A, sans marge supplémentaire à ajouter : le premier calibre de régulateur disponible au-dessus, 5 A, convient. Avec 22,3 V à vide, les régulateurs 12 V du marché conviennent sans difficulté. Le raccordement se fait par connecteurs MC4 et câble solaire de 2,5 mm², avec un porte-fusible côté batterie. Nos régulateurs solaires et nos batteries complètent l'installation.

Uniteck

Uniteck est un fabricant français d'équipements d'énergie mobile et autonome, présent sur le camping-car, le bateau et le site isolé. Sa gamme Unisun couvre les modules rigides de 5 à 400 W en 12 et 24 V, avec une construction homogène d'un modèle à l'autre : structure multicouche, verre trempé, cadre aluminium et protection contre les points chauds. Cette cohérence facilite l'ajout ultérieur d'un second module de la même famille.

Si votre besoin évolue, la gamme se décline vers le haut : l'Unisun 50.12 M triple la puissance pour un usage quotidien en camping-car, l'Unisun 80.12 M puis le 100.12 M couvrent des besoins plus larges, et l'Unisun 20.24 M reprend cette puissance pour un parc en 24 V. Retrouvez l'ensemble de nos panneaux solaires, les fixations adaptées à votre support, et nos kits à monter soi-même ou nos kits solaires pour une maison autonome si vous préférez un ensemble déjà dimensionné. MyShop Solaire accompagne ses clients depuis 2014 avec un bureau d'étude intégré qui dimensionne et conseille gratuitement : contactez-nous ou appelez le 01 88 24 25 26.

Questions fréquentes

Combien ce panneau de 20 W produit-il par jour ?

Tout dépend de la saison et de la latitude. En retenant 16 W délivrés en conditions réelles, un ensoleillement d'été équivalent à 4 ou 5 heures de plein soleil donne environ 72 Wh par jour, et une journée d'hiver courte et grise tombe vers 21 Wh. Sur une année complète et en moyenne française, ce module représente de l'ordre de 22 kWh. Le pourtour méditerranéen ajoute 15 à 20 %, le nord et l'est en retirent autant, et une orientation est ou ouest coûte encore 10 à 20 %.

Comment savoir si un seul panneau de 20 W suffit ?

Faites la liste de vos consommations quotidiennes en wattheures : la puissance de chaque appareil multipliée par son temps d'utilisation. Comparez ce total à la production du panneau à la période la plus défavorable, soit environ 21 Wh par jour en hiver pour ce module. Si le besoin dépasse cette valeur, il faut soit plusieurs panneaux en parallèle, soit un modèle de puissance supérieure, soit accepter un appoint par une autre source. Notre bureau d'étude intégré réalise cette étude gratuitement.

Quelle intensité de régulateur choisir, et MPPT ou PWM ?

La règle que nous appliquons est simple : le panneau délivre environ 80 % de sa puissance nominale en conditions réelles, soit 16 W, que l'on divise par la tension nominale du parc de batteries, 12,8 V en 12 V lithium. On obtient environ 1,3 A, sans marge supplémentaire, et l'on retient le calibre disponible juste au-dessus, soit 5 A. La tension à vide de 22,3 V ne pose aucune contrainte particulière. Un MPPT reste préférable à un PWM dès que le budget le permet, en particulier sous ciel couvert.

Faut-il préférer un panneau rigide, souple ou pliable ?

Un panneau rigide monocristallin comme celui-ci est le plus efficace au mètre carré et le plus durable : son cadre aluminium et son verre trempé encaissent les années en extérieur. Un panneau souple se colle sur une surface courbe, sans perçage ni prise au vent, mais produit moins et vieillit plus vite sous l'effet de la chaleur accumulée contre le support. Un panneau pliable se transporte et se déploie à la demande, ce qui convient au bivouac mais pas à une installation permanente. Le bifacial, qui exploite la lumière réfléchie, n'a d'intérêt qu'au sol ou sur un support clair.

Quelle fixation prévoir selon le support ?

Sur un véhicule aménagé, les pattes d'angle collées à la colle polyuréthane sont la solution la plus répandue : aucun perçage, pas de prise au vent. Sur un bateau, on retient des pattes vissées ou un support orientable sur chandelier. Pour une pose au sol ou sur un mât, un support inclinable permet d'ajuster l'angle à la saison. Sur une toiture, il faut des crochets ou des rails adaptés à la couverture. Aucune fixation n'est livrée avec le panneau, ni le régulateur, ni le câble de rallonge, ni les protections : voyez nos rubriques <a href="/fixation-_r_1046.html">fixation</a> et <a href="/regulateur-solaire-_r_687.html">régulateur solaire</a>.

Que recouvre exactement une garantie de performance sur un panneau solaire ?

Il faut distinguer deux garanties. La garantie produit couvre les défauts de fabrication du module : délaminage, défaut de boîte de jonction, corrosion du cadre. La garantie de performance, elle, engage le fabricant sur la puissance encore délivrée au fil des années : elle est dite linéaire lorsqu'elle annonce une puissance minimale au terme de la première année, puis une perte annuelle régulière jusqu'à un pourcentage plancher à l'échéance. Elle ne couvre ni la casse, ni la foudre, ni une erreur de câblage. Les durées et les pourcentages exacts figurent sur la fiche technique du fabricant.
