Kit autoconsommation 4500W VOLTEC/HUAWEI - Triphasé

Description

Kit Solaire HUAWEI - hybride raccordé réseau 4500W - Triphasé

Ce kit solaire triphasé 4500W en autoconsommation directe est conçu pour les installations domestiques ou industrielles équipées d’un réseau triphasé. Il vous permet de produire votre propre électricité en journée et de réduire significativement votre facture EDF, tout en optimisant votre autonomie énergétique.

Des panneaux solaires haut rendement fabriqués en France

Ce kit photovoltaïque triphasé intègre 9 panneaux solaires Voltec Tarka L 110Rc Full Black, fabriqués en France. Dotés de technologie monocristalline demi-cellule CELLO, ces modules offrent un rendement exceptionnel et une excellente résistance dans le temps. Ils constituent une solution idéale pour maximiser la production d’énergie solaire sur une surface de toiture optimisée.

Onduleur réseau hybride Huawei : Performance et Connectivité

L’onduleur hybride triphasé HUAWEI SUN2000 - 4KTL-M1 est le cœur intelligent de votre installation solaire. Il assure une conversion optimale de l’énergie solaire en électricité utilisable, avec un rendement allant jusqu’à 98,4 %. Grâce à sa fonctionnalité hybride, il est prêt à accueillir une batterie de stockage pour évoluer vers un système avec stockage d’énergie. Compact, silencieux et connecté, cet onduleur triphasé intègre plusieurs fonctionnalités avancées :

• Surveillance intelligente via l’application FusionSolar
• Détection d’arc électrique (AFCI) pour une sécurité renforcée
• Gestion dynamique de l’énergie pour optimiser l’autoconsommation
• Refroidissement naturel sans ventilateur, pour une durabilité accrue

Idéal pour les maisons ou bâtiments en triphasé, cet onduleur est aussi bien adapté à une installation résidentielle qu’à une utilisation professionnelle.

L’Autoconsommation Triphasée : Rentabilité et Autonomie

Ce système vous permet de consommer directement l’électricité produite pendant la journée : réfrigérateur, box internet, VMC, appareils en veille… en autoconsommation solaire triphasée, l’objectif est de synchroniser au mieux vos usages avec la production solaire.

Vous réduisez ainsi votre dépendance au réseau national et diminuez votre facture énergétique.

Évolutivité : Vers un Système Anti-Coupure

Ce kit solaire peut évoluer en système solaire avec batterie pour assurer un secours partiel en cas de coupure. Il suffit d’ajouter le kit batterie anti-coupure HUAWEI.
Attention : le secours n’est possible qu’en monophasé, même si votre système est connecté en triphasé.

Réglementation de l’installation solaire

• Toiture : déclaration préalable en mairie (sauf si installation < 1,80 m de hauteur).
• Zone Bâtiments de France : attention aux délais supplémentaires.
• Ajout de batteries : nécessite un passage du CONSUEL.

Vous ne souhaitez pas gérer l’administratif ? MyShop-Solaire s’occupe de tout !

Sécurité d’installation

Lors du branchement entre les panneaux solaires et l’onduleur (via le coffret de protection), il est impératif de couvrir les panneaux pour éviter tout risque d’électrocution. Assurez-vous que les disjoncteurs sont coupés avant toute manipulation.

Pourquoi choisir MyShop-Solaire ?

• Kits prêts-à-monter avec notices simples et pédagogiques
• Composants de grandes marques reconnues
• Accompagnement avant, pendant et après l’installation

Pour garantir une installation conforme et sécurisée, nous vous conseillons l’intervention d’un électricien qualifié si vous avez un doute.

Kit autoconsommation 4 500 Wc Voltec et onduleur Huawei SUN2000-4KTL-M1

Ce kit produit 4 500 Wc à partir de 9 panneaux Voltec Tarka L 110R Full Black 500 W, raccordés à un onduleur central Huawei SUN2000-4KTL-M1 en triphasé. Il occupe environ 21 m² de toiture et produit de 4 300 à 5 600 kWh par an selon la région et l'orientation. L'onduleur atteint 98,2 % de rendement maximal et 96,7 % de rendement européen, et il est garanti 10 ans. Les panneaux sont garantis 20 ans en produit et 25 ans en rendement. Les coffrets de protection AC et DC sont fournis.

À qui s'adresse ce kit

Un kit de 4 500 Wc correspond à une consommation annuelle d'environ 6 000 à 10 000 kWh. L'architecture à onduleur central convient aux toitures dégagées, sur un seul pan bien orienté et sans ombrage marqué : c'est la configuration où elle coûte moins cher qu'une solution à micro-onduleurs. Comme le SUN2000-4KTL-M1 est hybride, l'installation peut recevoir plus tard une batterie Huawei LUNA2000 sans changer d'onduleur. Si votre toiture est ombragée ou répartie sur deux pans d'orientation différente, orientez-vous plutôt vers un kit à micro-onduleurs.

Questions fréquentes

Combien produit un kit de 4 500 Wc par an ?

Entre 4 300 et 5 600 kWh selon la région, l'inclinaison et l'orientation : comptez environ 1 000 kWh par kWc installé dans le nord de la France et jusqu'à 1 250 kWh par kWc sur le pourtour méditerranéen.

Quelle surface de toiture faut-il ?

Chaque panneau Voltec Tarka L 110R 500 W mesure 1 868 × 1 220 mm. Pour 9 panneaux, prévoyez environ 21 m² de surface exploitable sur un pan dégagé.

Peut-on ajouter une batterie plus tard ?

Oui. Le SUN2000-4KTL-M1 est un onduleur hybride : il accepte l'ajout d'un stockage Huawei LUNA2000 sans remplacer l'onduleur. L'installation peut donc démarrer en autoconsommation simple puis évoluer vers le stockage.

Ce kit est-il monophasé ou triphasé ?

Ce kit est câblé en triphasé. Il est livré avec son coffret de protection AC et son coffret de protection DC, à raccorder au tableau électrique.

Quelles démarches administratives prévoir ?

Une déclaration préalable en mairie et une demande de raccordement auprès d'Enedis sont nécessaires. MyShop Solaire propose un service de formalités administratives qui prend ces démarches en charge.

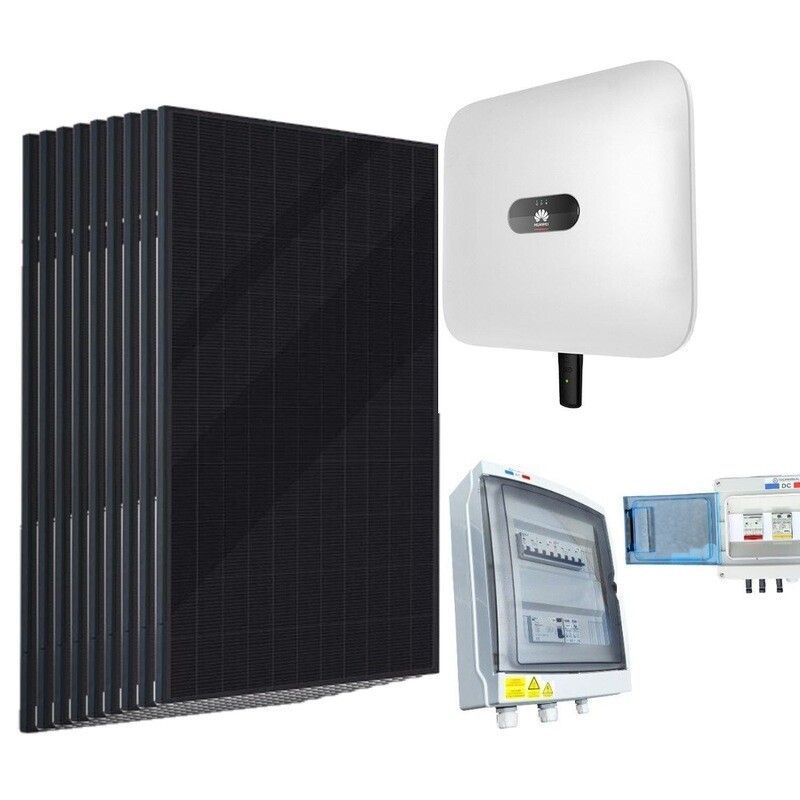

Composition du kit :

• 9 x Voltec - Tarka L 110R - Monocristallin Full Black 500W
• 1 x Onduleur réseau hybride SUN2000 - 4KTL-M1 Triphasé
• 1 x Coffret de protection DC 1 à 6kWc - 1 MPPT
• 1 x Coffret de protection AC 9kW - Triphase
• 1 x HUAWEI - Smart Power Sensor - Triphasé
• 20 x Agrafe de mise à la terre - Rayvolt®
• 1 x Bobine de câble de terre 6mm² pour 20 m
• 4 x Stäubli - Paire de connecteurs MC4 pour câble en 4mm² à 6mm²
• 2 x Bobine de 10m - Cable qualité solaire 6mm²
• 2 x Stäubli - Fusible en ligne MC4-Evo 2 - 20A / 1500V

Caractéristiques techniques

• Puissance : 500 Wc
• Rendement surfacique : 22,0%
• Tension à puissance max (Vmp) : 37,29 V
• Intensité à puissance max (Imp) : 13,41 A
• Tension à circuit ouvert (Voc) : 44,39 V
• Courant de court-circuit (Isc) : 13,93 A
• Nombre de demi-cellules : 120
• Connecteurs : MC4
• Longueur de câble : 4 mm2, 2 x 1,6m ou 2 x 1,2m
• Température nominale cellule (NOCT) : 45°C
• Coefficient de température sur Pmax (%/°C) : -0,290
• Coefficient de température sur Voc (%/°C) : -0,250
• Coefficient de température sur Isc (%/°C) : 0,045
• Tension maximale du système : 1000V/1500V

caractéristiques mécaniques et conditions de test

• Dimensions : 1 868 × 1 220 x 35 mm
• Poids : 23,8 kg
• Charge maximale vent : 3600 Pa
• Charge maximale neige : 1600 Pa
• Résistance à l'impact : Grêlon, ∅4cm, 97km/h
• Épaisseur du verre supérieur : 3,2 mm, verre trempé
• Cadre : Aluminium anodisé

Garanties

• Garantie produit : 20 ans
• Garantie rendement : 25 ans à 89% de sa puissance.

L’onduleur HUAWEI SUN2000 - 4KTL-M1 :

Entrée (DC)

• Puissance maximale du générateur photovoltaïque : 6000 Wp
• Tension d’entrée maximale : 1100 V
• Plage de tension MPP : 140 V à 980 V
• Tension d’entrée assignée : 600 V
• Tension d’entrée de démarrage : 200 V
• Courant d’entrée max. par MPPT : 11 A
• Courant de court-circuit max. par MPPT : 15 A
• Nombre de tracker MPPT / strings par entrée MPP : 2 / 1

Sortie (AC)

• Puissance assignée (pour 230 V, 50 Hz) : 4000 W
• Puissance apparente AC max. : 4400 VA
• Tension nominale AC / plage : 400 V
• Courant de sortie maximal : 6,8 A

Rendement

• Rendement max. : 98,3 %
• Rendement européen : 97,1 %

Caractéristiques techniques

• Dimensions (L / H / P) : 525 mm / 470 mm / 146,5 mm
• Poids : 17 kg
• Plage de température de fonctionnement : −25 °C à +60 °C
• Autoconsommation : <5,5 W
• Système de refroidissement : Convection naturelle
• Indice de protection (selon CEI 60529) : IP65 (résistant à l’eau et à la poussière)
