Dualsun - Kit liaisons inter panneaux DN25

Description

Kit de liaisons inter-panneaux DualSun DN25

Les panneaux Dualsun SPRING4 sont des panneaux "hybrides", ce qui signifie qu'ils produisent à la fois de l'électricité (grâce à la partie photovoltaïque) et de la chaleur (grâce à un échangeur thermique à l'arrière).

Le kit de liaisons inter-panneaux DN25 est spécifiquement conçu pour la partie hydraulique de ces panneaux. Il permet de faire circuler un fluide d'un panneau à l'autre. Cette circulation du fluide permet de capter la chaleur générée à l'arrière des panneaux solaires et de la transporter vers un système de stockage ou d'utilisation, comme un ballon d'eau chaude sanitaire.

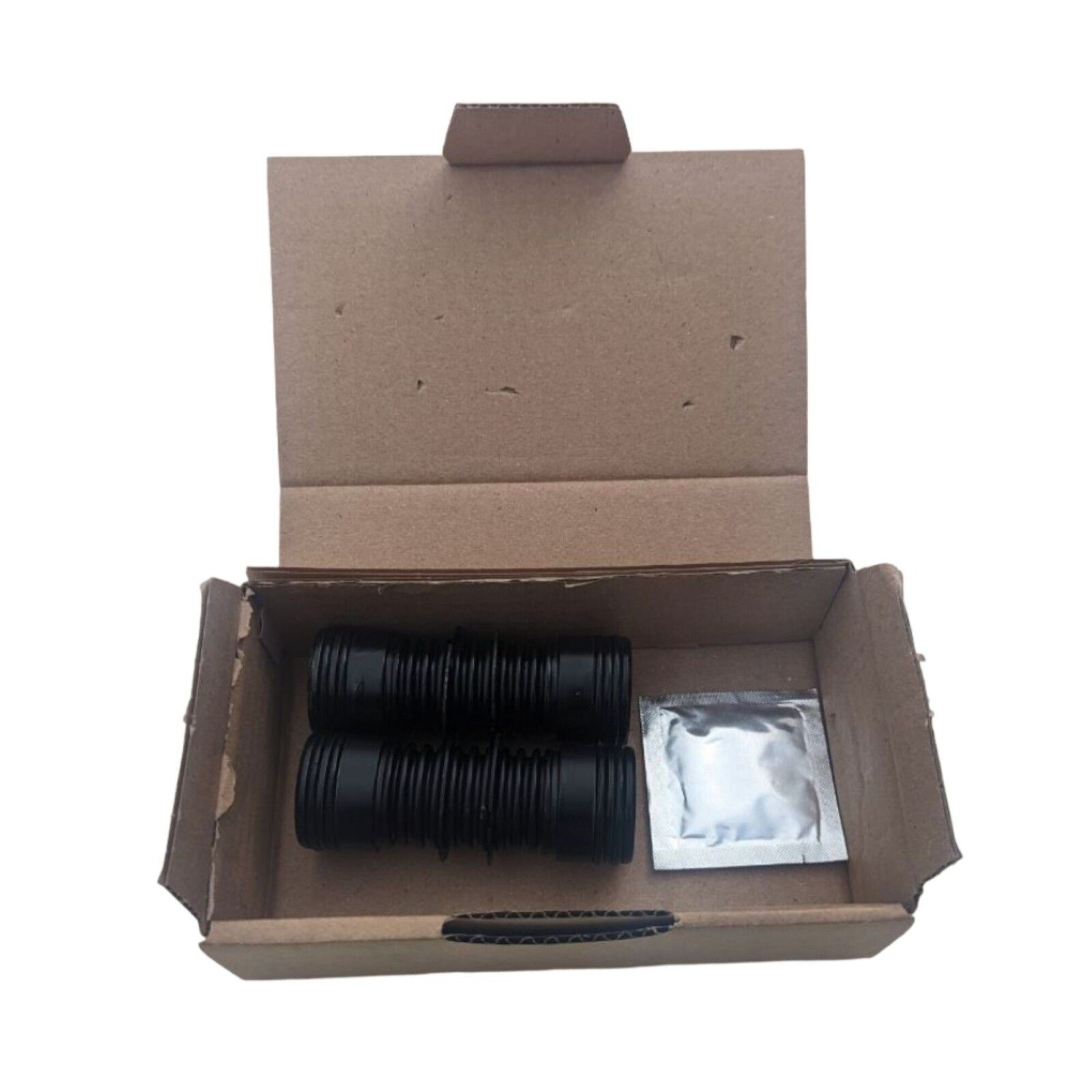

Ce kit contient 2 x Raccord inter panneau Inox 316L - 4 x Joint torique (montés sur raccords EPDM Peroxyde 70SHA Noir) - de la graisse de raccordement Silicone -40°C to 200°C, compatible EPDM et compatible Glycol (sans odeur)

Le module Dualsun 425 Wc SPRING® conçu et fabriqué en France (certifié Made in France), produit à la fois de l'électricité et de l'eau chaude. Il possède une face avant photovoltaïque avec des cellules monocristallines à haut rendement, refroidies par circulation d'eau. La face arrière est dédiée à la production d'eau chaude grâce à un échangeur thermique breveté, complètement intégré dans le panneau

Composants

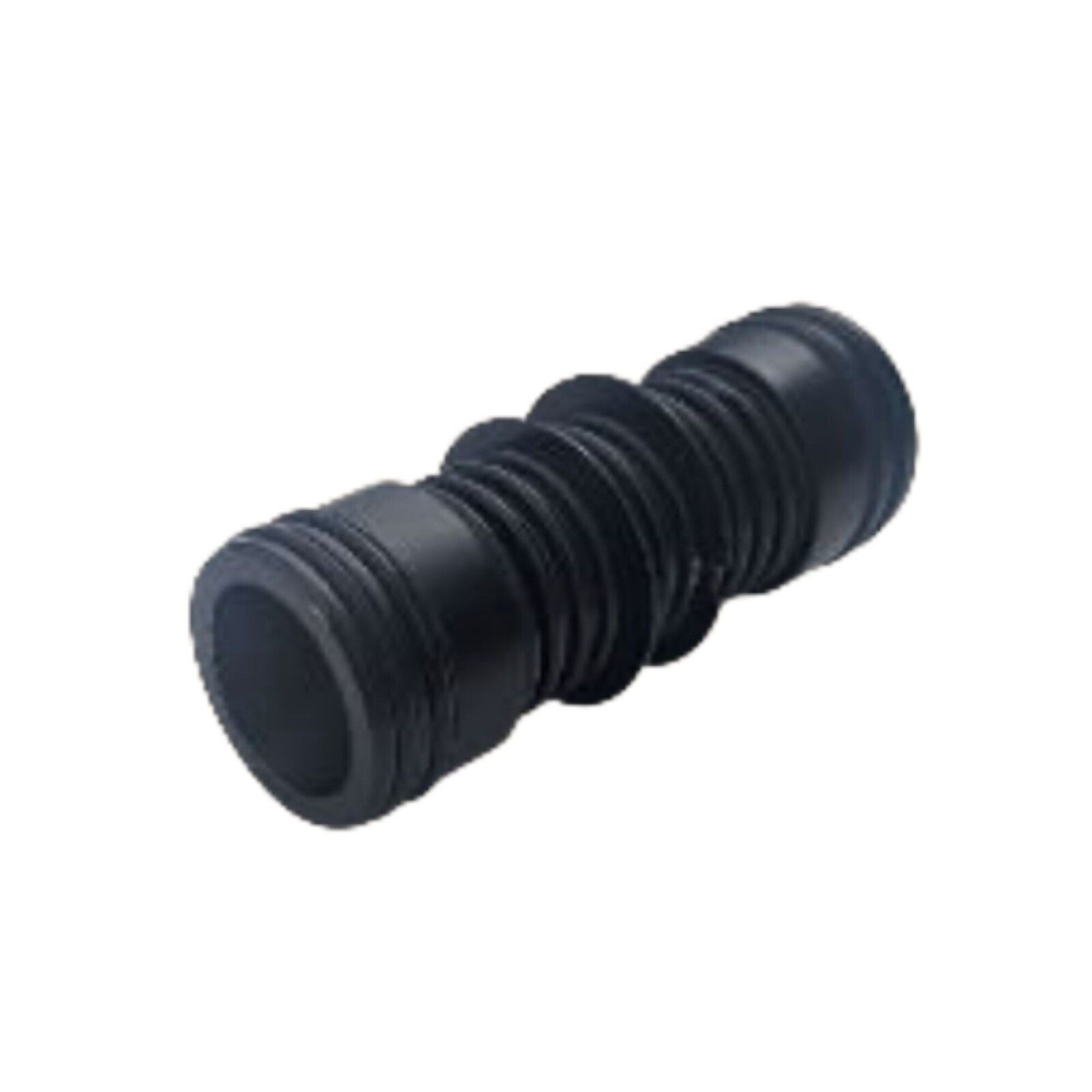

• 2 × Raccord inter panneau Inox 316 L

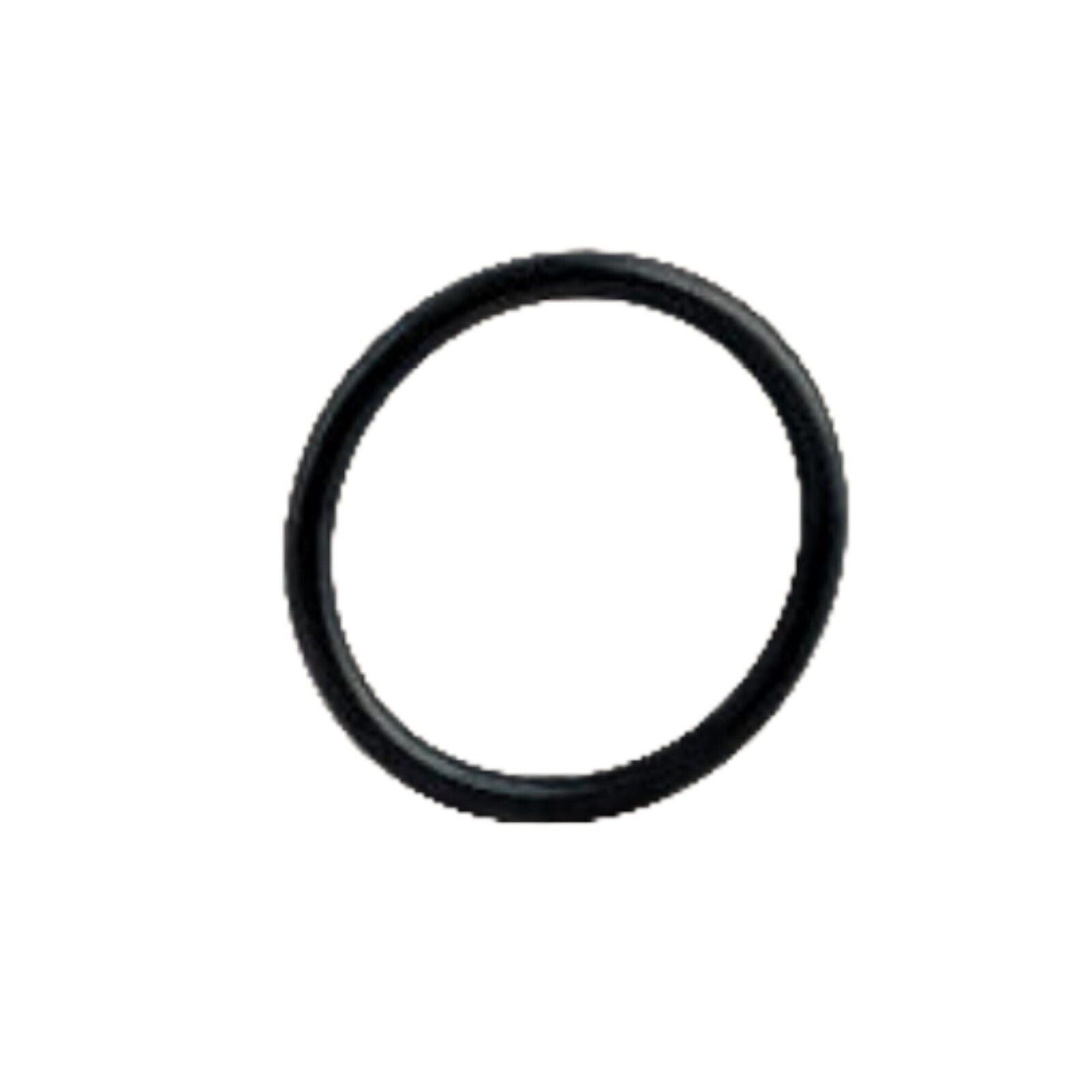

• 4 × Joint torique montés sur raccords EPDM Peroxyde 70SHA Noir

• Graisse de raccordement Silicone -40°C to 200°C Compatible EPDM, Compatible Glycol, Sans odeur

• 1× Boîte carton 21,5 x 15,5 x 8 cm

L'essentiel sur ce kit

Kit de liaisons inter-panneaux DualSun en DN25 : il assure le raccordement hydraulique d'un panneau hybride SPRING4 au suivant au sein d'un même champ. Les panneaux hybrides produisent à la fois de l'électricité et de la chaleur ; la liaison inter-panneaux est ce qui met leurs échangeurs en série ou en parallèle selon le calepinage retenu.

À qui s'adresse ce produit

Champs de panneaux hybrides DualSun SPRING4 de plus d'un module : les liaisons inter-panneaux se comptent d'après le calepinage hydraulique, distinctes des raccords d'entrée et de sortie du champ.

Questions fréquentes

Que contient ce kit ?

Kit de liaisons inter-panneaux DualSun en DN25 : il assure le raccordement hydraulique d'un panneau hybride SPRING4 au suivant au sein d'un même champ. Les panneaux hybrides produisent à la fois de l'électricité et de la chaleur ; la liaison inter-panneaux est ce qui met leurs échangeurs en série ou en parallèle selon le calepinage retenu.

Qu'est-ce qu'un panneau hybride SPRING4 ?

Un panneau qui produit en même temps de l'électricité et de la chaleur : la face avant est un module photovoltaïque classique, un échangeur plaqué à l'arrière récupère la chaleur qui serait sinon perdue. Double bénéfice : on valorise cette chaleur pour l'eau chaude sanitaire, et on refroidit le module — ce qui améliore son rendement électrique, puisqu'une cellule chaude produit moins.

Pourquoi le circuit hydraulique est-il si important sur de l'hybride ?

Parce que sur un champ hybride, la plomberie monte sur le toit. Chaque raccord est une fuite potentielle au-dessus de la couverture, soumise aux cycles de gel et à des températures élevées en été. C'est pour cela que ces kits emploient de l'inox 316 L, des joints EPDM peroxyde et des joints fibre haute température plutôt que de la quincaillerie générique.

Peut-on utiliser des raccords du commerce ?

Fortement déconseillé. Les contraintes sont inhabituelles : amplitude thermique large, exposition UV, pression du circuit, et une intervention de réparation qui suppose de remonter sur le toit. Les kits dédiés sont dimensionnés et qualifiés pour ces conditions, et conservent la cohérence de la garantie.

Faut-il un kit par panneau ?

Cela dépend de la configuration du champ : il faut distinguer les liaisons entre panneaux et les raccordements d'entrée et de sortie du champ vers le circuit principal. Faites établir le calepinage hydraulique avant de commander — c'est ce qui détermine les quantités.

Qui réalise la pose ?

Un installateur qualifié en solaire thermique. On combine du travail en hauteur, de la plomberie sous pression et un circuit sous eau glycolée ; le remplissage, la mise en pression et la purge conditionnent le rendement et la longévité.

La sonde de température fait-elle partie du kit ?

Les kits de raccords SPRING4 intègrent la sonde Pt1000 du circuit. C'est elle qui renseigne la régulation sur la température du champ, donc sur le moment où il est utile de faire circuler le fluide.
