Kit solaire hors réseau autonome 1200W - Convertisseur Phoenix 1600VA

Description

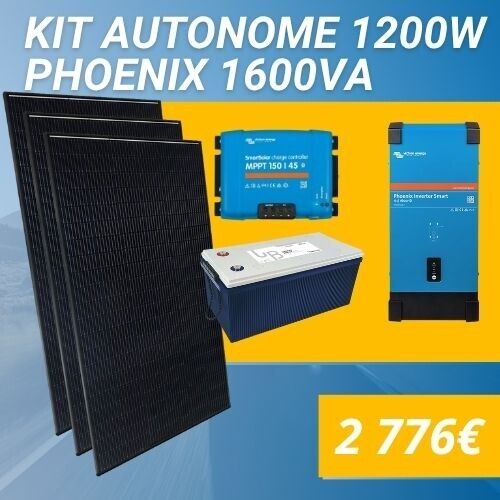

Kit solaire hors réseau autonome 1200 W - Convertisseur Phoenix 1600 VA

Ce kit solaire hors réseau de 1 200 Wc réunit trois panneaux français Voltec Tarka de 400 Wc, un régulateur MPPT 150/45 Victron et un convertisseur Phoenix 24V / 230V de 1 600 VA pur sinus. Il vise une consommation journalière de 1 000 à 1 400 Wh pour un usage occasionnel, en week-end ou en petites vacances. Le convertisseur n’assure pas la fonction chargeur : la recharge vient uniquement du solaire.

À quoi ça sert

Un kit solaire hors réseau alimente un bâtiment qui n’est pas raccordé : chalet, cabane, mobil-home, local technique, abri de chantier. Il réunit les panneaux, le régulateur, le parc de batteries et le convertisseur qui recrée un 230 V identique à celui du réseau. Tout l’enjeu est le dimensionnement : la production doit couvrir la consommation sur la période la plus défavorable de l’usage prévu.

Ce kit est bâti autour d’un convertisseur Victron Energy Phoenix 24V / 230V 1600 VA pur sinus. Il transforme le courant continu de la batterie en 230 V pur sinus, mais n’assure pas la fonction chargeur : la recharge du parc vient uniquement du solaire. C’est la solution la plus simple et la plus économique quand aucune source extérieure n’est disponible sur le site.

Compatibilité et dimensionnement

La cible de ce kit est une consommation journalière entre 1 000 et 1 400 Wh, avec une autonomie solaire pour un usage occasionnel, week-ends et petites vacances. Ces deux valeurs sont le point de départ de tout dimensionnement : additionnez la puissance de vos appareils, multipliez par leur durée d’usage quotidienne, et comparez le total à cette cible. Un kit sous-dimensionné décharge trop profondément la batterie et la ruine en quelques saisons.

La composition exacte du kit est la suivante :

• 3 panneaux solaires TARKA 400Wc - demi-cellules haut rendement (1835 x 1042 x 35 mm) - VOLTEC
• 1 régulateur de charge solaire Connecté MPPT 150/45 - Victron Energy
• 1 convertisseur Phoenix 230V 24V/1600VA Pur Sinus - Victron Energy
• 1 Kit protection Méga-fuse avec porte fusible et ses deux fusibles de 100A
• 2 batteries solaires 12V 220Ah GEL Plomb Carbone - Uniteck
• 1 Moniteur de batterie BMV 712 - Victron Energy
• 2 bobines de 10 mètres de câble électrique solaire de 6mm²
• 1 paire de connecteurs MC4
• 1 câble batterie-régulateur/convertisseur de 1.5 m en 25 mm² - cosse M8 - M8
• 1 câble batterie-régulateur/convertisseur de 1.5 m en 25 mm² - cosse M10 - M8
• 1 câble batterie-régulateur/convertisseur de 1.5 m en 25 mm² - cosse M8 - Nu
• 1 câble batterie-régulateur/convertisseur de 1.5 m en 25 mm² - cosse M10 - Nu
• 2 câbles inter-batteries de 0.40m de 25 mm² - cosse M8 - M8
• 1 câble Shunt BMV - batterie de 0,4 m 25 mm² - cosse M10 - M8
• votre localisation géographique
• l’orientation et l’inclinaison de vos panneaux solaires
• les ombrages éventuels
• 10 ampoules LED pendant 4h/jour (environ 5W),
• + 1 TV LCD pendant 4h/jour,
• + 3 chargeurs de téléphone,
• + 2 ordinateurs portable pendant 4h/jour,
• + 1 chaine Hi-Fi pendant 3h/jour,
• + 1 réfrigérateur-combiné-congélateur 300L classe A+ 24h/24 (700Wh/j)
• + 1 Micro-ondes 15min/jour,

Côté caractéristiques générales : Puissance photovoltaïque : 1200 Wc ; Tension du parc de batteries : 24 V ; Convertisseur : Victron Energy Phoenix 24V / 230V 1600 VA pur sinus ; Consommation journalière visée : entre 1 000 et 1 400 Wh ; Période d’autonomie solaire : pour un usage occasionnel, week-ends et petites vacances ; Usage type : résidence secondaire ou chalet utilisé par périodes ; Entrée groupe électrogène ou réseau : non, le convertisseur ne fait pas chargeur ; Montage : à réaliser soi-même, raccordement électrique par un professionnel. Si votre besoin se situe au-dessus ou en dessous de cette cible, nous proposons la même architecture dans d’autres puissances, et notre bureau d’étude vérifie gratuitement votre bilan de consommation avant commande.

Pose et étanchéité

Les panneaux se posent en surimposition sur la toiture ou au sol sur une structure dédiée. Le choix de la fixation dépend de la couverture : crochets de tuile sur une tuile mécanique, vis à double filetage sur une tuile canal, pattes ou vis à embase sur un bac acier, pieds lestés sur un toit plat, structure au sol pour une pose hors bâti. Dans tous les cas, l’ancrage se fait dans la charpente et jamais dans la couverture : c’est lui qui reprend l’effort de soulèvement du vent.

La couverture ne doit pas être percée. Pour faire descendre les câbles, utilisez une tuile ou une plaque passe-câble adaptée au modèle de la toiture, et formez une boucle d’égouttage avant l’entrée. La structure porteuse se relie à la liaison équipotentielle de l’installation. Enfin, la pose de panneaux modifie l’aspect du bâtiment et relève généralement d’une déclaration préalable de travaux : vérifiez-le en mairie avant le chantier.

Victron Energy

Victron Energy conçoit des convertisseurs, des convertisseurs / chargeurs, des régulateurs MPPT et des moniteurs de batterie reconnus pour leur robustesse et leur supervision. L’ensemble de la gamme communique par Bluetooth avec l’application VictronConnect, ce qui permet de suivre la production, l’état de charge du parc et la consommation sans ouvrir le coffret. MyShop Solaire distribue la marque depuis 2014 et dimensionne gratuitement les installations autour de ces produits.

Retrouvez toute notre gamme de fixations pour panneaux solaires, et notamment le même kit pour 600 à 1 000 Wh par jour, la version avec convertisseur / chargeur MultiPlus. Voir aussi nos panneaux solaires, notre distribution électrique et protection et nos kits à monter soi-même. Pour un conseil de dimensionnement, notre bureau d’étude intégré vous répond gratuitement au 01 88 24 25 26 ou depuis la page nous contacter.

Questions fréquentes

Pour quelle consommation ce kit est-il dimensionné ?

Pour une consommation journalière entre 1 000 et 1 400 Wh, avec une autonomie solaire pour un usage occasionnel, week-ends et petites vacances. Pour le vérifier, listez vos appareils, multipliez leur puissance par leur durée d’utilisation quotidienne et additionnez le tout. Si vous dépassez cette cible, il faut monter en puissance de panneaux et en capacité de batterie, pas seulement en convertisseur.

Puis-je y brancher un groupe électrogène ?

Non. Ce kit est équipé d’un convertisseur Victron Energy Phoenix 24V / 230V 1600 VA pur sinus, qui produit du 230 V mais n’assure pas la fonction chargeur. La recharge vient uniquement du solaire. Si vous souhaitez pouvoir recharger au groupe électrogène ou au réseau, il faut un kit équipé d’un convertisseur / chargeur MultiPlus.

Comment les panneaux se fixent-ils ?

Selon la couverture : crochets de tuile sur une tuile mécanique, vis à double filetage sur une tuile canal, pattes ou vis à embase sur un bac acier, pieds lestés sur un toit plat, structure dédiée pour une pose au sol. Les fixations ne sont pas comprises dans le kit et se choisissent sur la couverture réelle et le nombre de modules.

Quelle inclinaison et quelle orientation retenir ?

Plein sud, et une inclinaison d’environ 30 à 35° pour un usage annuel. Si l’installation doit produire surtout en hiver, montez vers 50 à 60° : la production des mois courts augmente et la pluie nettoie mieux les modules. Sur un site isolé, c’est le mois le plus défavorable qui dimensionne l’installation, pas la moyenne annuelle.

Puis-je réaliser l’installation moi-même ?

La partie mécanique, pose des panneaux et des fixations, est accessible à un bricoleur soigneux. Le raccordement électrique, la protection par fusibles et le câblage du parc de batteries demandent des compétences précises : une erreur de section ou de protection sur une batterie de grande capacité est dangereuse. Faites intervenir un professionnel pour cette partie.

Faut-il une déclaration en mairie ?

Pour une pose en toiture, oui dans la très grande majorité des cas : l’installation modifie l’aspect extérieur du bâtiment et relève d’une déclaration préalable de travaux. Les règles varient selon la commune, la zone et la présence d’un secteur protégé. Renseignez-vous avant d’engager le chantier.

Composition du kit :

• 3 x Voltec - Tarka 400 - Monocristallin Full Black 400W
• 1 x Victron Energy - Régulateur de charge solaire SmartSolar MPPT 150/45 (12/24/48V)
• 2 x UNITECK - UNIBAT 220.12 GEL - batterie GEL - Plomb Carbone - 220Ah - 12V
• 1 x Câble électrique souple de 1.5 m de 25 mm² - cosse M8-10
• 1 x Victron Energy - Convertisseur 24V/230V Victron Energy Phoenix 1600VA Smart Pur Sinus
• 1 x Stäubli - Paire de connecteurs MC4 pour câble en 4mm² à 6mm²
• 2 x Bobine de 10m - Cable qualité solaire 6mm²
• 1 x UNITECK - UNICABLE BAT 25.1,5 M8-NU - câble batterie 25mm² - 1,5m - sertissage hexagonal - cosses M8-NU
• 1 x Câble batterie-régulateur/convertisseur de 1.5 m en 25 mm² - cosse M10 - NU
• 1 x Victron Energy - Controleur de batterie BMV 712 Smart
• 2 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-10
• 1 x Câble électrique souple de 0.4 m de 25 mm² - cosse M8-M8
• 1 x Victron Energy - Porte fusible MEGA-fuse
• 2 x Victron Energy - Fusible Mega-fuse 80V - 100A
• 1 x Câble électrique souple de 1.5 m de 25 mm² - cosse M8-M8
