Anker SOLIX - compteur intelligent Gen 2 - triphasé

Description

Anker SOLIX Smart Meter Gen 2 triphasé

Le Smart Meter Gen 2 triphasé est l'organe de mesure des unités Anker SOLIX Solarbank 4 E5000 Pro et Solarbank MAX AC. Posé sur le rail DIN du tableau électrique, il relève en continu la puissance appelée sur chacune des trois phases et transmet cette information à la batterie, qui ajuste sa restitution en conséquence. Il communique en RS485, en Wi-Fi 2,4 GHz et en Bluetooth, accepte jusqu'à 120 A par voie et tient dans un boîtier de 105 x 66,7 x 19 mm.

Mesurer les trois phases, pas une seule

Sur un branchement triphasé, les charges ne se répartissent pas également. Les plaques de cuisson, la pompe à chaleur ou la borne de recharge peuvent tirer majoritairement sur une phase, pendant que les deux autres restent peu sollicitées. Un compteur qui ne verrait qu'une phase donnerait à la batterie une image faussée du besoin réel, avec deux conséquences : de l'énergie injectée inutilement sur le réseau, et des pointes de consommation payées au tarif plein alors que la réserve est pleine.

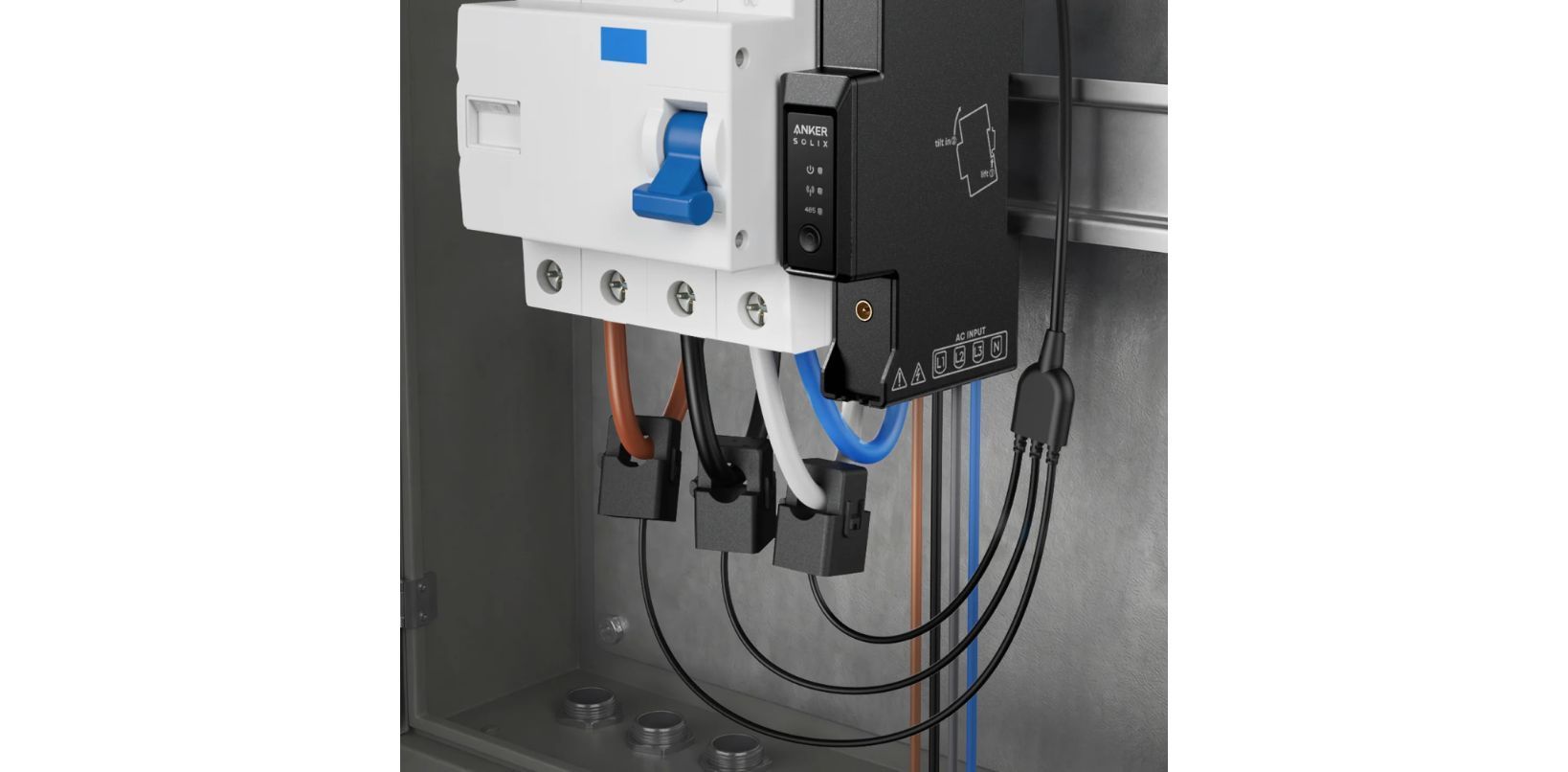

Le Smart Meter Gen 2 triphasé mesure chaque phase séparément, grâce à trois pinces ampèremétriques refermées sur les conducteurs. L'application Anker restitue ensuite la consommation phase par phase, la production solaire, l'état de charge de la batterie et l'ensemble des flux du logement.

Équilibrage de charge et protection par départ

Cette deuxième génération ne se contente pas de mesurer. Elle apporte deux fonctions utiles sur une installation triphasée : l'équilibrage de charge, qui répartit l'énergie restituée entre les phases en fonction de leur sollicitation, et la protection de courant par départ, qui surveille les intensités pour éviter de dépasser le calibre d'un circuit. Elle sait aussi signaler certaines erreurs d'installation, comme une pince ampèremétrique posée à l'envers ou une inversion de phase, ce qui fait gagner du temps à la mise en service.

Installation dans le tableau

L'appareil se clipse sur un rail DIN de 35 mm et occupe très peu de place : 105 x 66,7 x 19 mm pour 85 g. La livraison comprend un faisceau 63 A avec ses trois pinces, une antenne et la notice ; des pinces de calibre supérieur existent, l'appareil acceptant jusqu'à 120 A par voie. Il travaille en 3~230/400 V AC, 50 ou 60 Hz. Son indice de protection est IP20 : il est fait pour l'intérieur d'un tableau. Anker précise que la pose doit être réalisée par un électricien qualifié, conformément à sa notice d'installation.

Quelle génération pour quelle Solarbank

Ce modèle est réservé à la Solarbank 4 E5000 Pro et à la Solarbank MAX AC. Pour les Solarbank 2, en versions E1600 Pro, Plus et AC, ainsi que pour la Solarbank 3 E2700 Pro, c'est le compteur intelligent Anker SOLIX de première génération qu'il faut retenir. Le Smart Meter Gen 2 existe également en version monophasée, pour les branchements qui n'ont pas besoin de la mesure triphasée. Avant de commander, vérifiez donc deux choses : le modèle de votre unité et la nature de votre branchement. Notre bureau d'études fait cette vérification gratuitement.

Anker SOLIX

Anker SOLIX est la branche énergie du groupe Anker Innovations, d'abord connu pour ses chargeurs et ses batteries nomades. Sa gamme de stockage résidentiel repose sur des ensembles cohérents : une unité Solarbank, des batteries d'extension empilables et un compteur intelligent qui pilote le tout depuis le tableau électrique. Chaque génération dispose de ses accessoires dédiés, ce qui garantit un fonctionnement maîtrisé à condition de respecter les correspondances entre modèles.

Parcourez la gamme complète sur notre page Anker Solarbank plug and play, comparez les autres batteries plug and play et découvrez les stations solaires plug and play à associer à votre stockage. Un doute sur la compatibilité ou sur votre type de branchement ? Contactez-nous : notre bureau d'études intégré dimensionne et conseille gratuitement, au 01 88 24 25 26 ou par e-mail.

Questions fréquentes

Quelle est la différence avec le compteur Anker SOLIX de première génération ?

Le Smart Meter Gen 2 est l'appareil des unités Solarbank 4 E5000 Pro et Solarbank MAX AC. Le compteur de première génération s'adresse aux Solarbank 2, en versions E1600 Pro, Plus et AC, et à la Solarbank 3 E2700 Pro. Les deux générations ne sont pas interchangeables. La Gen 2 apporte en outre la liaison filaire RS485 en plus du sans-fil, la mesure détaillée phase par phase, l'équilibrage de charge et la protection de courant par départ.

Pourquoi une version triphasée ?

Sur un branchement triphasé, la consommation n'est presque jamais répartie également entre les trois phases. Un compteur monophasé ne verrait qu'une partie de la réalité et conduirait la batterie à mal doser sa restitution. La version triphasée mesure chaque phase séparément et transmet à la Solarbank une image fidèle des flux du logement.

Que contient la boîte et quel est le calibre de mesure ?

Le compteur, un faisceau 63 A équipé de trois pinces ampèremétriques à refermer sur les conducteurs de phase, une antenne et la notice. Anker décline par ailleurs des pinces de calibre supérieur, l'appareil acceptant jusqu'à 120 A par voie.

L'installation demande-t-elle un électricien ?

Oui, sans ambiguïté. Le compteur se clipse sur le rail DIN du tableau et les pinces ampèremétriques doivent être posées sur les bons conducteurs, dans le bon sens de mesure. Anker indique explicitement que l'installation doit être réalisée par un électricien qualifié, conformément à sa notice. L'appareil détecte d'ailleurs certaines erreurs de pose, comme une pince inversée ou un problème de phase.

Quelles démarches administratives pour mon installation ?

La convention d'autoconsommation sans injection, dite CACSI, est gratuite et obligatoire auprès d'Enedis pour toute installation de production. La version révisée de la norme NF C 15-100, entrée en vigueur en septembre 2025, pose par ailleurs qu'un générateur d'électricité ne doit pas être connecté à un circuit terminal par l'intermédiaire d'une prise, et les règles professionnelles limitent à 900 W injectés le branchement sur une prise murale 16 A protégée par un différentiel 30 mA. Au-delà, un circuit dédié au tableau est nécessaire. Enfin, la prime à l'autoconsommation ne s'applique pas aux kits plug and play.

Peut-il être installé en extérieur ?

Non. Son indice de protection est IP20 : il est conçu pour prendre place à l'intérieur d'un tableau électrique, lui-même abrité. Il est très compact, 105 x 66,7 x 19 mm pour 85 g, et n'occupe que quelques modules sur le rail.
